302 (-HDS)

Buchsenklemmleiste

Schraubanschluss

Technische Zeichnungen

302 - technical drawing 1

DESCRIPTION

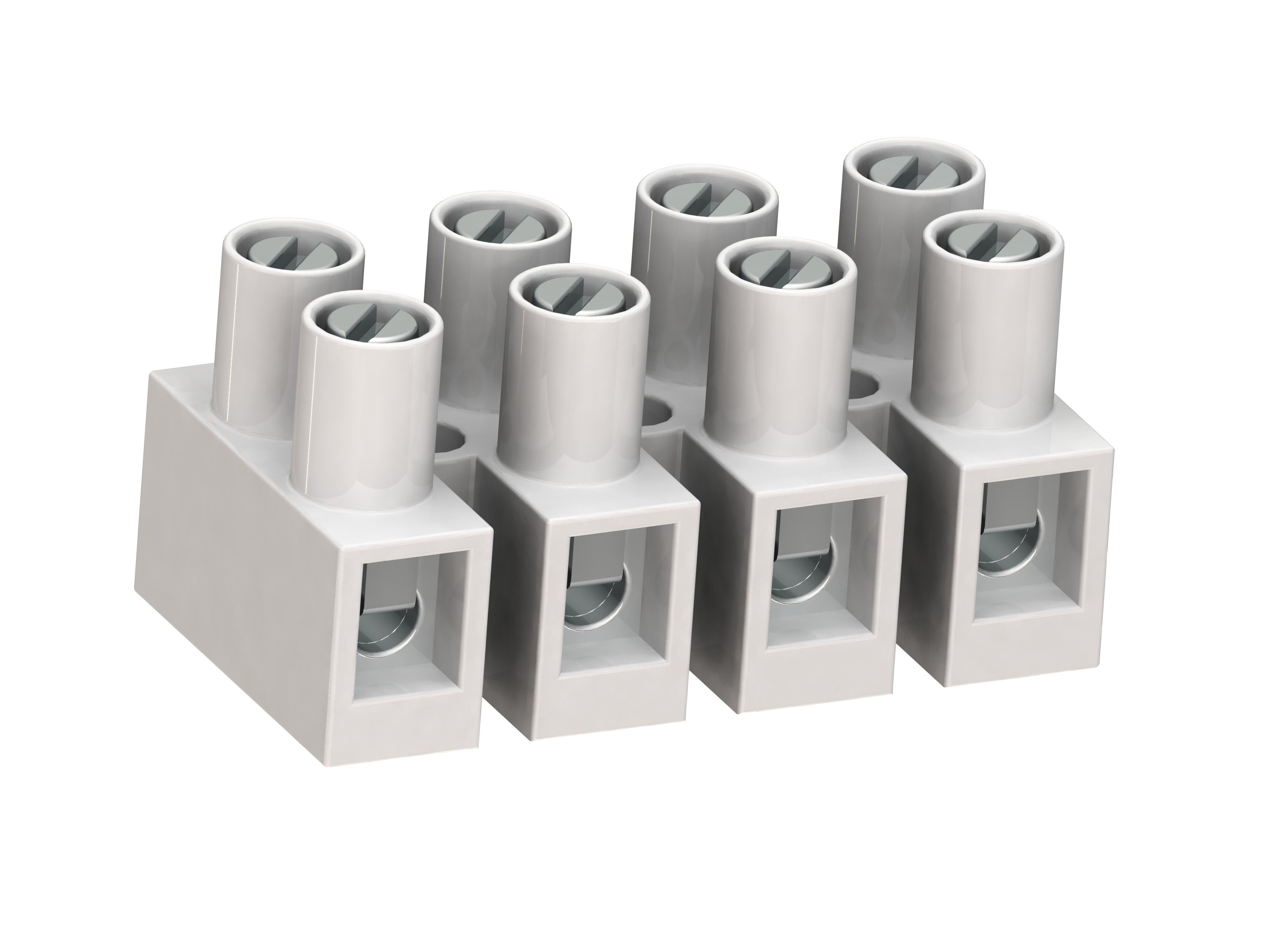

Die Buchsenklemmleiste 302 gehört zu unseren kleinsten Buchsenklemmleisten. Sie ist im Raster 8 mm von 1- bis 12-polig erhältlich und kann leicht in die gewünschte Polzahl geschnitten werden. Das biegsame Polyamidgehäuse ermöglicht die Befestigung auch auf gewölbten Oberflächen. Der Drahtschutz der „-HDS“-Ausführung verhindert besonders bei mehrdrähtigen Leitern zuverlässig die Beschädigung durch die Schraube.

Standardausführungen

Polzahl Master Item Artikel # Child Item Artikel # Länge L [mm] Step 3D PDF
01 302/01 11.820.007 302-HDS/01 31.820.008 7.00
02 302/02 12.820.007 302-HDS/02 32.820.008 15.00
03 302/03 13.820.007 302-HDS/03 33.820.008 23.00
04 302/04 14.820.007 302-HDS/04 34.820.008 31.00
05 302/05 15.820.007 302-HDS/05 35.820.008 39.00
06 302/06 16.820.007 302-HDS/06 36.820.008 47.00
07 302/07 17.820.007 302-HDS/07 37.820.008 55.00
08 302/08 18.820.007 302-HDS/08 38.820.008 63.00
09 302/09 19.820.007 302-HDS/09 39.820.008 71.00
10 302/10 20.820.007 302-HDS/10 40.820.008 79.00
11 302/11 21.820.007 302-HDS/11 41.820.008 87.00
12 302/12 22.820.007 302-HDS/12 42.820.008 94.00
Download PDF Order

Allgemeine Daten

Raster: 8.00 mm

Polzahlen: 1 - 12

Application: Für Beleuchtungsanwendungen und ähnliche elektrische Geräte

Technische Daten

Klemmbereich:

starr / flexibel / AWG

without wire protector

0.5 - 4 mm² / 0.5 - 2.5 mm² / 20 - 12 AWG

with wire protector:

0.34 - 2.5 mm² / 0.34 - 2.5 mm² / 22 - 14 AWG

Bemessungsquerschnitt: 1.5 mm²

Abisolierlänge: 5 mm ± 0.5 mm

Überspannungskategorie

III

III

II

Verschmutzungsgrad

3

2

2

Bemessungsspannung

III

III

II

Bemessungsstoßspannung

4 kV

4 kV

4 kV

Bemessungsstrom: 17.5 A

Isolationsspannung: 450 V nach EN 60998-1

Nenndrehmoment: 0.4 Nm

Materialdaten

Formen: PA, natur, V-2 (PA, weiß, V-0) Angaben in Klammern gelten für "no flame" Produkte

Kriechstromfestigkeit: CTI ≥ 600

Isolierstoffgruppe: I

Temperaturgrenzen: -40°C bis 100°C

Klemmkörper: Messing, vernickelt

Schraube: M2,6; Stahl verzinkt, blau passiviert

Wire protector: Bandstahl, rostfrei

Zulassungen

Strom
[A]
Spannung
[V]
Gruppe

AWG

Nenndrehmoment
[Nm]
300 20 B 20 - 12 0.4
300 10 D 20 - 12 0.4
300 20 B 26 - 12 0.4 [1]
300 10 D,E 26 - 12 D,E
Strom
[A]
Spannung
[V]
Cross Section
[mm2]
AWG

TORQUE

17.5 450 1.5

OPTIONS / ACCESSORIES

  • Beschriftungsmöglichkeiten auf den Schraubenführungen
  • Bezeichnungsstreifen BST-302
  • Verbindungsbrücke 302-J
  • Schrauben aus Messing
  • Mit bodenseitigem Zapfen für einfachere Montage
  • Bis 26-polig möglich
  • Buchse mit Sackloch
  • Buchse mit Sackloch
