323 (-HDS)

Buchsenklemmleiste

Schraubanschluss


DESCRIPTION

The socket terminal strip 323 is available in 10 mm pitch with 1- to 12-pole design and can be easily stripped to the desired number of poles. The flexible polyamide moulding can even be mounted on curved surfaces. The wire protector of the “HDS”-version reliably prevents damage to multi-wire flexible conductors by the turning screw.

GENERAL INFORMATION

Pitch: 10.00 mm

No. of poles: 1 - 12

Application: For lighting applications and similar electrical equipment.

TECHNICAL DATA

Clamping Range:

solid / flexible / AWG

without wire protector

0.75 - 6 mm² / 0.75 - 4 mm² / 18 - 10 AWG

with wire protector:

0.5 - 4 mm² / 0.5 - 2.5 mm² / 20 - 12 AWG

Rated cross section: 2.5 mm²

Wire stripping length: 6.5 mm ± 0.5 mm

Over Voltage Category

III

III

II

Pollution Severity Level

3

2

2

Rated Voltage

III

III

II

Rated Impulse Voltage

6 kV

6 kV

6 kV

Rated current: 24 A

Rated insulation voltage: 450 V nach EN 60998-1

Torque: 0.5 Nm

RATINGS

Current
[A]
Voltage
[V]
Group

AWG

Torque
[Nm]
30 300 B 22 - 10 0.51
10 300 D 22 - 10 0.51
25 300 B 26 - 10 0.51
10 300 D,E 26 - 10 0.51
Current
[A]
Voltage
[V]
Cross Section
[mm2]
AWG

TORQUE

24 450 2.5
Download PDF How to Order

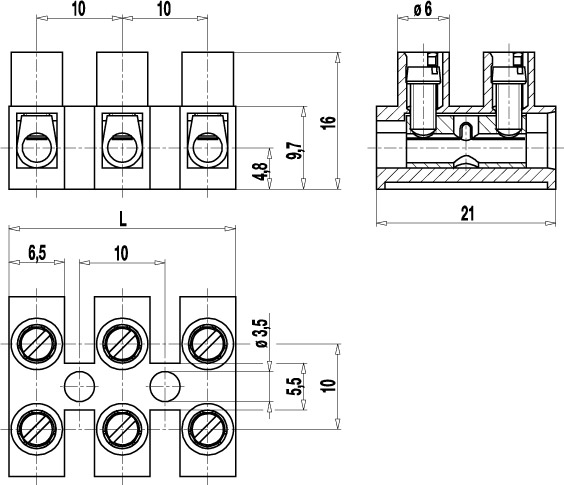

TECHNICAL DRAWINGS

323.JPG - technical drawing 1

MATERIALS

Moulding: PA, natural, V-2 (PA, white, V-0)Details in brackets for "no flame" products

Comparative tracking index: CTI ≥ 600

Insulating group: I

Temperature range: -40°C up to 100°C

Terminal body: Nickel plated brass

Screw: M3; zinc plated steel, blue passivated

Wire protector: Stainless steel strip

OPTIONS / ACCESSORIES

  • Beschriftungsmöglichkeiten auf und zwischen den Schraubenführungen
  • Bezeichnungsstreifen BST-323
  • Verbindungsbrücke 323-J
  • Gehäuse aus Spezial-Polyamid z.B. für Hausgeräte
  • Kreuzschlitzschrauben
  • Abdeckkappen A-323 und Bodenplatten B-323 als zusätzlicher Berührungsschutz
  • Integrierter Leiteranschlag (323-V(-HDS))

STANDARD CONFIGURATIONS

Poles Items Part # Items Part # Length L [mm] Step 3D PDF
01 323/01 11.822.010 323-HDS/01 31.822.008 8.00
02 323/02 12.822.010 323-HDS/02 32.822.008 18.00
03 323/03 13.822.010 323-HDS/03 33.822.008 28.00
04 323/04 14.822.010 323-HDS/04 34.822.008 38.00
05 323/05 15.822.010 323-HDS/05 35.822.008 48.00
06 323/06 16.822.010 323-HDS/06 36.822.008 58.00
07 323/07 17.822.010 323-HDS/07 37.822.008 68.00
08 323/08 18.822.010 323-HDS/08 38.822.008 78.00
09 323/09 19.822.010 323-HDS/09 39.822.008 88.00
10 323/10 20.822.010 323-HDS/10 40.822.008 98.00
11 323/11 21.822.010 323-HDS/11 41.822.008 108.00
12 323/12 22.822.010 323-HDS/12 42.822.008 117.00
